เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวทำงานอย่างไรในเครื่องยนต์สมรรถนะสูง?

ในขอบเขตของเครื่องยนต์สมรรถนะสูง เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวถือเป็นส่วนประกอบสำคัญ โดยมีบทบาทสำคัญในการรับประกันว่าเครื่องยนต์จะทำงานได้อย่างมีประสิทธิภาพสูงสุด ในฐานะซัพพลายเออร์ชั้นนำด้านเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว ฉันตื่นเต้นที่จะเจาะลึกการทำงานภายในของอุปกรณ์ที่จำเป็นนี้ และอธิบายว่าอุปกรณ์ทำงานอย่างไรในเครื่องยนต์สมรรถนะสูง

ทำความเข้าใจพื้นฐานของเพลาลูกเบี้ยวและบทบาทของเพลาลูกเบี้ยว

ก่อนที่เราจะเจาะลึกเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว สิ่งสำคัญคือต้องทำความเข้าใจตัวเพลาลูกเบี้ยวเสียก่อน เพลาลูกเบี้ยวเป็นเพลาหมุนในเครื่องยนต์ที่ควบคุมการเปิดและปิดวาล์วไอดีและไอเสียของเครื่องยนต์ ขับเคลื่อนด้วยเพลาข้อเหวี่ยงผ่านสายพานไทม์มิ่ง โซ่ หรือเกียร์ และการหมุนที่แม่นยำนั้นสอดคล้องกับการเคลื่อนที่ของลูกสูบ

ในเครื่องยนต์สมรรถนะสูง เพลาลูกเบี้ยวได้รับการออกแบบให้ส่งกำลัง แรงบิด และประหยัดเชื้อเพลิงของเครื่องยนต์ได้อย่างเหมาะสม ซึ่งทำได้โดยการควบคุมจังหวะวาล์วอย่างแม่นยำ ซึ่งจะกำหนดเวลาที่วาล์วไอดีเปิดเพื่อให้ส่วนผสมของอากาศและเชื้อเพลิงไหลเข้า และเมื่อวาล์วไอเสียเปิดเพื่อไล่ก๊าซที่เผาไหม้

ฟังก์ชั่นของเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวเป็นอุปกรณ์ที่ตรวจสอบตำแหน่งและความเร็วในการหมุนของเพลาลูกเบี้ยว โดยจะให้ข้อมูลสำคัญแก่หน่วยควบคุมเครื่องยนต์ (ECU) เกี่ยวกับตำแหน่งของเพลาลูกเบี้ยว ซึ่งใช้ในการกำหนดเวลาที่ถูกต้องในการฉีดเชื้อเพลิงและการจุดระเบิด

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวมีหลายประเภท รวมถึงเซ็นเซอร์แม่เหล็ก เซ็นเซอร์ฮอลล์เอฟเฟกต์ และเซ็นเซอร์ออปติคัล แต่ละประเภททำงานบนหลักการที่แตกต่างกันแต่มีวัตถุประสงค์เดียวกัน นั่นคือ การตรวจจับตำแหน่งของเพลาลูกเบี้ยวได้อย่างแม่นยำ

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวแม่เหล็ก

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวแบบแม่เหล็กทำงานตามหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า ประกอบด้วยแม่เหล็กและขดลวด ในขณะที่เพลาลูกเบี้ยวหมุน ล้อรีลัคเตอร์ (ล้อฟันที่ติดอยู่กับเพลาลูกเบี้ยว) จะเคลื่อนผ่านเซ็นเซอร์ ฟันบนล้อรีลัคเตอร์จะไปรบกวนสนามแม่เหล็กรอบๆ เซนเซอร์ และทำให้เกิดแรงดันไฟฟ้าในขดลวด

ECU จะวัดการเปลี่ยนแปลงแรงดันไฟฟ้าในคอยล์และใช้ข้อมูลนี้เพื่อกำหนดตำแหน่งและความเร็วของเพลาลูกเบี้ยว จำนวนพัลส์แรงดันไฟฟ้าสอดคล้องกับจำนวนฟันบนล้อรีลัคเตอร์ ทำให้ ECU สามารถคำนวณตำแหน่งการหมุนของเพลาลูกเบี้ยวได้อย่างแม่นยำ

ฮอลล์ - เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวเอฟเฟกต์

เซ็นเซอร์ฮอลล์เอฟเฟกต์ใช้ปรากฏการณ์ฮอลล์ ซึ่งเป็นปรากฏการณ์ที่แรงดันไฟฟ้าเกิดความต่างข้ามตัวนำเมื่อวางไว้ในสนามแม่เหล็กและมีกระแสไฟฟ้าไหลผ่านตัวนำนั้น เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวเอฟเฟกต์ฮอลล์ประกอบด้วยแม่เหล็กถาวร ชิปเซมิคอนดักเตอร์ และล้อเป้าแม่เหล็กไฟฟ้าบนเพลาลูกเบี้ยว

เมื่อล้อเป้าหมายหมุน สนามแม่เหล็กรอบเซนเซอร์จะเปลี่ยนไป ชิปเซมิคอนดักเตอร์ในเซ็นเซอร์ตรวจจับการเปลี่ยนแปลงเหล่านี้ในสนามแม่เหล็กและสร้างสัญญาณดิจิทัล จากนั้น ECU จะใช้สัญญาณดิจิทัลนี้เพื่อกำหนดตำแหน่งและความเร็วของเพลาลูกเบี้ยว

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวแบบออปติคอล

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวแบบออปติคัลใช้แสงเพื่อตรวจจับตำแหน่งของเพลาลูกเบี้ยว โดยทั่วไปจะประกอบด้วยแหล่งกำเนิดแสง LED เครื่องตรวจจับแสง และจานที่มีรูหรือมีรูติดอยู่กับเพลาลูกเบี้ยว ขณะที่แผ่นดิสก์หมุน ช่องหรือรูในแผ่นดิสก์จะยอมให้แสงผ่านไปยังเครื่องตรวจจับแสง ทำให้เกิดชุดพัลส์แสงและความมืด

เครื่องตรวจจับแสงจะแปลงพัลส์แสงเหล่านี้เป็นสัญญาณไฟฟ้า ซึ่งจะถูกส่งไปยัง ECU ECU วิเคราะห์สัญญาณเหล่านี้เพื่อกำหนดตำแหน่งและความเร็วของเพลาลูกเบี้ยว

ความสำคัญในเครื่องยนต์สมรรถนะสูง

ในเครื่องยนต์สมรรถนะสูง เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวมีความสำคัญสูงสุด เครื่องยนต์เหล่านี้มักทำงานที่ความเร็วสูงและต้องมีการควบคุมจังหวะวาล์วอย่างแม่นยำเพื่อให้ได้กำลังและประสิทธิภาพสูงสุด

ECU ใช้ข้อมูลจากเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวเพื่อปรับจังหวะการฉีดน้ำมันเชื้อเพลิงและจังหวะการจุดระเบิดแบบเรียลไทม์ ตัวอย่างเช่น ที่ความเร็วรอบเครื่องยนต์สูง ECU อาจเพิ่มเวลาในการจุดระเบิดเพื่อให้แน่ใจว่าส่วนผสมของอากาศและเชื้อเพลิงจะติดไฟในช่วงเวลาที่เหมาะสมที่สุด ซึ่งจะช่วยเพิ่มกำลังขับของเครื่องยนต์ให้สูงสุด

นอกจากนี้เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวยังช่วยในการวินิจฉัยปัญหาเครื่องยนต์ หากเซ็นเซอร์ตรวจพบตำแหน่งเพลาลูกเบี้ยวหรือความเร็วที่ผิดปกติ เซ็นเซอร์สามารถส่งสัญญาณไปยัง ECU ซึ่งอาจทำให้เกิดไฟตรวจสอบเครื่องยนต์บนแผงหน้าปัด ช่วยให้ช่างเครื่องสามารถระบุและแก้ไขปัญหาที่อาจเกิดขึ้นได้อย่างรวดเร็วก่อนที่จะสร้างความเสียหายร้ายแรงต่อเครื่องยนต์

การนำเสนอผลิตภัณฑ์ของเรา

ในฐานะซัพพลายเออร์เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวที่เชื่อถือได้ เราขอนำเสนอเซ็นเซอร์คุณภาพสูงที่หลากหลายซึ่งเหมาะสำหรับเครื่องยนต์สมรรถนะสูงต่างๆ ตัวอย่างเช่น เรามีMg4g คุณภาพสูงเซ็นเซอร์ตำแหน่งเพลาข้อเหวี่ยงใหม่สำหรับ Faw Dachai และ Foton Lovol Cg220103cซึ่งได้รับการออกแบบมาเพื่อให้สมรรถนะที่แม่นยำและเชื่อถือได้ในเครื่องยนต์บางรุ่น

ของเราเครื่องยนต์เพลาข้อเหวี่ยง Camshaft Crank Cam ตำแหน่งเซ็นเซอร์สำหรับ Cummins 2872279 4921686 Pos Sensor 3408531 4921687 3408531nx 714744เป็นอีกหนึ่งผลิตภัณฑ์ที่ยอดเยี่ยมที่เข้ากันได้กับเครื่องยนต์คัมมินส์ ทำให้มั่นใจจังหวะวาล์วที่แม่นยำและประสิทธิภาพของเครื่องยนต์สูงสุด

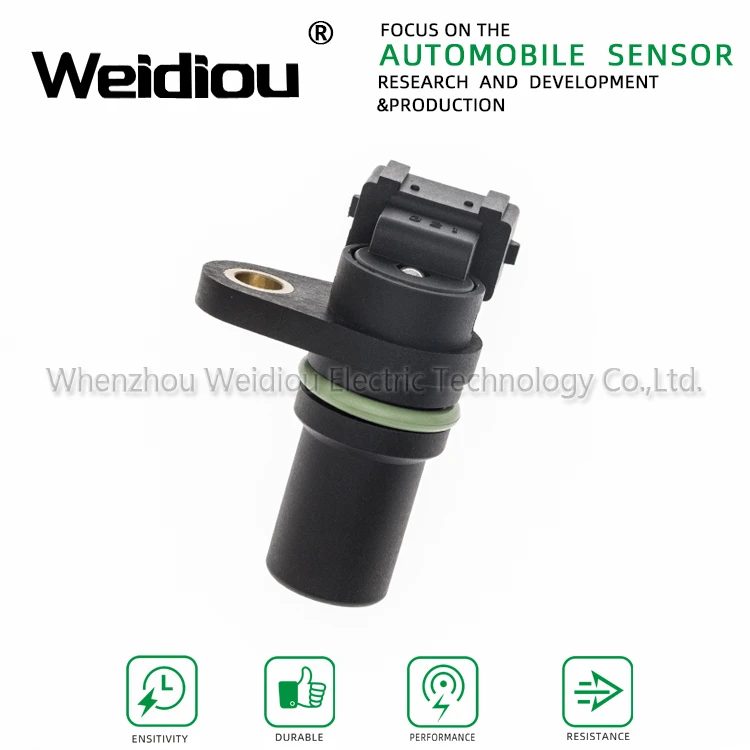

สำหรับเครื่องยนต์ Faw - daichai Tianjin Lovol เราขอนำเสนอเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวใหม่คุณภาพสูงสำหรับ Faw - daichai Tianjin Lovol 03602130 - 60d- เซ็นเซอร์นี้ได้รับการออกแบบทางวิศวกรรมมาเพื่อตอบสนองความต้องการประสิทธิภาพสูงของเครื่องยนต์เหล่านี้ ทำให้มีการทำงานที่ยาวนานและแม่นยำ

เหตุใดจึงเลือกเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวของเรา

เซ็นเซอร์ของเราผลิตขึ้นโดยใช้เทคโนโลยีล่าสุดและวัสดุคุณภาพสูง เราทำการทดสอบการควบคุมคุณภาพอย่างเข้มงวดเพื่อให้แน่ใจว่าเซ็นเซอร์แต่ละตัวตรงหรือเกินกว่ามาตรฐานอุตสาหกรรม เซ็นเซอร์ของเราขึ้นชื่อในด้านความทนทาน ความแม่นยำ และความเชื่อถือได้ ทำให้เป็นตัวเลือกในอุดมคติสำหรับเครื่องยนต์สมรรถนะสูง

ติดต่อเราเพื่อจัดซื้อจัดจ้าง

หากคุณอยู่ในตลาดสำหรับเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวคุณภาพสูงสำหรับเครื่องยนต์สมรรถนะสูงของคุณ เราขอเชิญคุณติดต่อเราเพื่อจัดซื้อ ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการเลือกเซ็นเซอร์ที่เหมาะกับความต้องการเฉพาะของคุณ ไม่ว่าคุณจะเป็นผู้ผลิตยานยนต์ ร้านซ่อม หรือผู้สนใจทั่วไป เรามีผลิตภัณฑ์และความเชี่ยวชาญที่ตรงตามความต้องการของคุณ

อ้างอิง

• คู่มือยานยนต์ของบ๊อช ฉบับที่ 7
• คู่มือยานยนต์ของ Haynes
• เอกสารทางเทคนิคระหว่างประเทศของ SAE
